براکت فتوولتائیک تک محوری

یک براکت ردیابی خورشیدی یک محور هموار چیست؟

یک براکت ردیابی خورشیدی یک محور مسطح یک براکت فتوولتائیک است که می تواند مسیر نور خورشید را دنبال کند. آن فقط بر روی یک محور، محور افقی می چرخد و موازی با زمین است،بنابراین آن را به نام "یک محور واحد مسطح"این اجازه می دهد تا پنل خورشیدی در طول یک محور (معمولاً شرق-غرب) در طول یک روز چرخش کند تا همیشه به خورشید روبه رو شود و در نتیجه جذب نور خورشید را به حداکثر برساند.

The test results of the power generation efficiency of flat single-axis tracking photovoltaic brackets in different latitudes show that the power generation benefits of flat single-axis solar tracking systems in low latitudes are significantly higher than those in high latitudesبه طور کلی تصور می شود که این نوع براکت ردیابی برای استفاده در مناطق با عرض جغرافیایی کمتر از 30 درجه مناسب تر است.می تواند تولید برق را 20 تا 30 درصد افزایش دهد..

پارامترهای عمومی

1. براکت ردیابی فتوولتائیک: یک ردیف یک محور صاف
2. محدوده ردیابی: ±60°
3. راننده: دستگاه خطی چند نقطه ای
4. پیکربندی استاندارد: 2 ردیف نصب عمودی (باطن طولانی ماژول 2P عمودی به پرتو اصلی) تا 4 رشته در هر براکت
5. ماژول های سازگار: ماژول های فریم
6. نوع پایه اختیاری: بسته بندی مستقیم (بنیاد ستون یکپارچه شده)
7. بخش ستون: نوع W، سازگار با IPE، IPEA
8. روش تثبیت ماژول: بولت ها، نیت ها، بلوک ها
9. تعداد ستون ها در هر MW: [550WD module] -106 ستون/MW (120 module per bracket)
10. [670Wp ماژول] -102 ستون/MVV (102 ماژول در هر براکت)
11. بار مجاز باد و بار برف: بر اساس الزامات پروژه طراحی شده است
12. ضریب محافظ سایه عقب: 0.8٪
13. حداکثر سرعت باد: 42 متر در ثانیه
14. سازگاری زمین با شیب شمال-جنوب: ≤15٪

ساختار

1. ماده: مواد فولادی با قدرت بالا
2. پوشش: گالوانیزاسیون داغ HDG، گالوانیزاسیون قبلی و منیزیم-آلومینیوم-زنک
3. مشخصات کنترل الکتریکی
4. کنترل کننده: کنترل کننده با میکروپروسسر
5. سطح حفاظت: IP65
6. روش ردیابی: الگوریتم نجومی + تکنولوژی ردیابی هوشمند ژیه
7. سیستم پیشرفته کنترل سرعت باد: آژیر سیلاب هوشمند
8. سنسور سرعت باد: نوع سه فنجان/نوع فوق صوت
9. سکوت شبانه: اختیاری
10. روش ارتباط: حالت سیم کشی: RS485
11. حالت بی سیم: LoRa/Zigbee
12. محیط سازگار: ارتفاع: <4000 متر
13. دمای: 30°C تا 60°C*
14. سنسور: سنسور زاویه ای با دقت بالا
15. مدل موتور: موتور DC: 0.2kW
16. شکل منبع برق: برق شبکه ای/برقی رشته ای/پنت خورشیدی خود تغذیه شده

حمایت

1. حفاظت از باد بالا، حالت بازگشت شبانه
2. حالت تمیز کردن باران شدید
3. حالت حذف برف

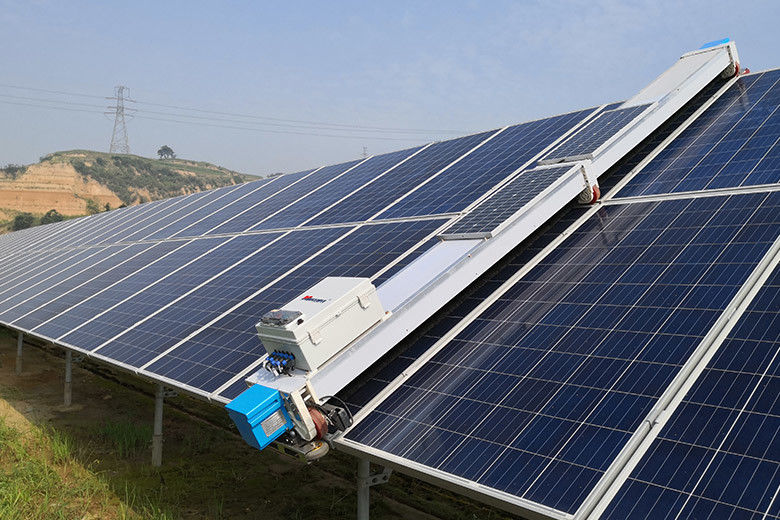

4. ربات تمیز کننده اتوماتیک
